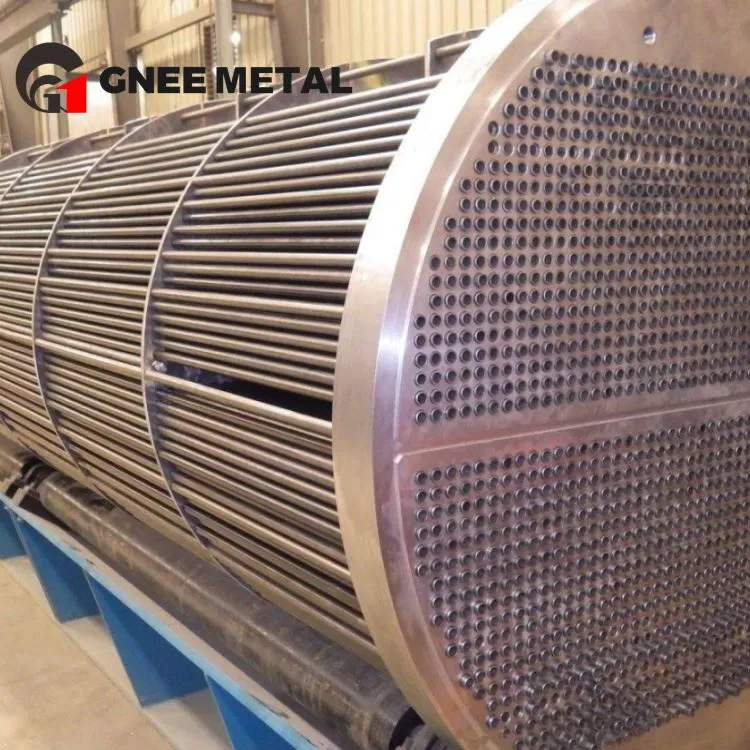

Tubo trocador de calor de cobre e níquel (C70600/C71500)



Nos setores de engenharia naval e de petróleo e gás offshore, a natureza implacável da corrosão da água do mar exige materiais que vão além das ligas padrão.Tubo trocador de calor de cobre e níquelsoluções, especificamenteC70600 (90/10)eC71500 (70/30), tornaram-se referência da indústria em durabilidade e eficiência térmica. Como especializadofabricantes de tubos trocadores de calor de cobre e níquel, produzimos tubos sem costura projetados para formar uma película protetora natural de óxido, garantindo confiabilidade-de longo prazo em ambientes de água do mar-de alta velocidade.

Obtenha sua cotação prioritária hoje



Os dois mais comunstubo trocador de calor de cobre e níquelligas sãoC70600 (90/10)eC71500 (70/30). A tabela abaixo mostra as diferenças para ajudá-lo a selecionar a liga certa para o seutrocador de calor de casco e tubo.

Propriedade	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Composição Nominal	90% Cobre, 10% Níquel, 1,4% Ferro, 0,8% Manganês	70% Cobre, 30% Níquel, 0,5% Ferro, 0,5% Manganês
Resistência à tração (min)	45.000 psi (310 MPa)	60.000 psi (415 MPa)
Força de rendimento (min)	15.000 psi (105 MPa)	25.000 psi (170 MPa)
Condutividade Térmica	29 BTU/(h·pé·grau F) (50 W/m·K)	17 BTU/(h·pé·grau F) (29 W/m·K)
Limite de velocidade da água do mar	Até 3,5 m/s (11,5 pés/s)	Até 4,5 m/s (15 pés/s)
Resistência à corrosão	Excelente para água do mar em geral	Superior para água do mar-de alta velocidade, ácida ou poluída
Custo relativo	Médio-Alto	Mais alto
Melhor Aplicação	condensador do trocador de calor, evaporador de tubo de cascaem navios, plataformas offshore	Condensadores de usinas de energia,caldeira do trocador de calorcom água do mar-de alta temperatura e serviço de gás ácido



Quando escolher C70600:

Resfriamento geral da água do mar em navios e plataformas offshore

tubo trocador de calor de cobre vs cuproníquel – C70600é a resposta padrão para a maioria das tarefas marítimas

Projetos{{0}com orçamento limitado que ainda precisam de excelente resistência à corrosão



Quando escolher C71500:

Água do mar em alta-velocidade acima de 3,5 m/s

Água do mar poluída ou salobra com sulfeto de hidrogênio

Alta-temperaturatrocador de calor de casco e tuboaplicações (acima de 120 graus / 250 graus F)

Serviço de gás ácido ou amônia ondecorrosão do tubo do trocador de calor de cobreé um risco conhecido

Aplicações que exigem máximoexpectativa de vida do tubo trocador de calor de cobre(30+ anos)



Para um detalhadotubo trocador de calor de cobre vs aço inoxidávelcomparação na água do mar,C70600eC71500superam a maioria dos graus de aço inoxidável em resistência à corrosão em fendas e corrosão.

Envie suas condições de água do mar



Excelente resistência à corrosão por erosão

A água do mar em velocidades acima de 1,5 m/s sofre erosãoC12200eC44300. C70600alças de tubo até3.5 m/s. C71500alças de tubo até4.5 m/s. Isto significa menordiâmetro do tubo do trocador de calore coeficientes de transferência de calor mais elevados.



Resistência natural à bioincrustação

As superfícies de cobre-níquel liberam íons de cobre que impedem a fixação de cracas e mexilhões. UMtubo trocador de calor de cobre e níquelO pacote requer limpeza menos frequente do que o aço inoxidável ou o titânio.



Boa fabricabilidade

C70600eC71500pode ser dobrado emtrocador de calor de tubo em vocêconfigurações, enroladas emfolhas de tuboe expandido usando o padrãoexpansão do tubo do trocador de calorequipamento.



Expectativa de vida comprovada

Expectativa de vida útil do tubo trocador de calor de cobreparaC70600em água do mar limpa é20 a 30 anos. ParaC71500, esperar30+ anos. Muitas embarcações navais operamtubo trocador de calor de cobre e níquelpacotes por 40 anos com a química adequada da água.



Aplicações comuns para tubo trocador de calor de cobre e níquel:

condensador do trocador de calorem navios, submarinos e plataformas offshore

evaporador de tubo de cascaem usinas de dessalinização

você condensador de tuboem usinas de energia

trocador de calor hvacem embarcações marítimas

caldeira do trocador de caloraquecedores de água de alimentação

trocador de calor de casco e tuboem fábricas de produtos químicos que processam fluidos corrosivos



Nós fornecemosC70600eC71500não apenas como tubos retos, mas como componentes acabados prontos para instalação em seutrocador de calor de casco e tubo. Abaixo está nossa oferta completa.

Tubos retos de cobre e níquel

Parâmetro	C70600 (90/10)	C71500 (70/30)	Aplicação Comum
DI – 5/8 polegada (15,88 mm)	Em estoque	Feito sob encomenda	Marinhotrocador de calor hvac, carro trocador de calorrefrigeradores
DI – 3/4 polegada (19,05 mm)	Em estoque	Estoque limitado	tubo trocador de calor de cobre od 19mm– mais comum para condensadores marítimos
DE – 1 polegada (25,4 mm)	Em estoque	Feito sob encomenda	evaporador de tubo de casca, usinavocê condensador de tubo
DE – 1,25 polegadas (31,75 mm)	Feito sob encomenda	Feito sob encomenda	Grandetrocador de calor de casco e tubo
DI – 1,5 polegadas (38,1 mm)	Feito sob encomenda	Feito sob encomenda	Sistemas-de água salgada de alto fluxo
Espessura da parede	0,7 mm – 3,0 mm	0,7 mm – 3,0 mm	Paredes mais espessas para alto risco de erosão
Comprimento	1m – 30m	1m – 30m	Estoque padrão de 6m; corte no comprimento exato disponível
Tolerância (DO)	±0,05 mm	±0,05 mm	AtendeASTM B111 pdfrequisitos



Tubos de cobre e níquel curvados em U

Nós fabricamostrocador de calor de tubo em vocêcomponentes emC70600eC71500sobreDobradores de mandril CNCpara garantir um raio consistente, sem ovalização e sem marcas internas.



Parâmetro	C70600 (90/10)	C71500 (70/30)
DI – 5/8 polegada (15,88 mm)	Em estoque	Feito sob encomenda
DI – 3/4 polegada (19,05 mm)	Em estoque	Estoque limitado
DE – 1 polegada (25,4 mm)	Em estoque	Feito sob encomenda
DE – 1,25 polegadas (31,75 mm)	Feito sob encomenda	Feito sob encomenda
DI – 1,5 polegadas (38,1 mm)	Feito sob encomenda	Feito sob encomenda
Espessura da parede	0,7 mm – 2,5 mm	0,8 mm – 2,5 mm
Raio de curvatura mínimo (linha central)	1,5 x diâmetro externo	2,0 x diâmetro externo
Comprimento da perna (parte reta)	500 mm – 12.000 mm	500 mm – 12.000 mm
Ângulo de curvatura	180 graus (padrão U)	180 graus (padrão U)
Comprimento da tangente (após dobra)	25mm – 100mm	25mm – 100mm



Raios de curvatura U padrão para diâmetro externo comum (C70600):

diâmetro externo do tubo	CLR mínimo (raio da linha central)	CLR de estoque padrão
5/8 polegada (15,88 mm)	23,8 mm (1,5 x diâmetro externo)	25mm, 30mm, 38mm
3/4 polegada (19,05 mm)	28,6 mm (1,5 x diâmetro externo)	30mm, 38mm, 45mm
1 polegada (25,4 mm)	38,1 mm (1,5 x diâmetro externo)	40mm, 50mm, 60mm
1,25 polegadas (31,75 mm)	47,6 mm (1,5 x diâmetro externo)	50mm, 60mm, 75mm
1,5 polegadas (38,1 mm)	57,2 mm (1,5 x diâmetro externo)	60mm, 75mm, 90mm



Para C71500, multiplique os raios acima por 1,33 (mínimo 2,0 x DE).



Opções de tubo dobrado em U:

Mesmo comprimento de perna– ambas as pernas iguais (mais comum paratrocador de calor de feixe de tubos)

Comprimento desigual das pernas– para específicofolha de tubolayouts

Tangente longa– seção reta estendida após a curva pararolamento do tubo do trocador de calorem um segundofolha de tubo

Tangente curta– seção reta mínima para compactovocê condensador de tuboprojetos



Especificações de qualidade de curvatura em U:

Ovalidade após flexão:Menos de 5% de DO

Afinamento da parede no ápice da curvatura:Menos de 10% da espessura nominal da parede

Acabamento de superfície:Sem rachaduras, marcas ou ondulações visíveis sob ampliação de 10x

Recozimento de alívio de tensão:Disponível mediante solicitação paracorrosão do tubo do trocador de calor de cobreprevenção em amônia ou serviço ácido



Pacotes de tubos pré-fabricados de cobre e níquel

Montamos o seuTubo C70600ouTubo C71500em pacotes completos prontos para inserção em seu shell existente.

Tipo de pacote	Descrição	Aplicação Típica
Pacote de tubo em U	Trocador de calor de tubo em Uetrocador de calor de feixe de tuboscom curvas de mandril CNC. Raio de curvatura mínimo 1,5 x DE paraC70600, 2,0 x DE paraC71500.	Marinhocondensador do trocador de calor, você condensador de tuboem navios
Pacote de tubo reto	Diretotubo trocador de calor de cobre e níquelcom ambas as extremidades preparadas pararolamento do tubo do trocador de calor.	Trocador de calor de casco e tubocom pacote removível
Pacote de tubos com aletas	Tubo com aletas de cobre para trocador de calorcom aletas baixas integrais ou aletas altas emC70600ouC71500.	Ar-refrigeradotrocador de calor hvac, ar do trocador de calorsistemas em ambientes marinhos
Pacote de evaporador de tubo Shell	Pacote especializado com tubos de superfície aprimorados para serviço de fervura.	Evaporador de tubo de cascaem refrigeração ou dessalinização



Tubos com aletas de cobre e níquel

Para aplicações em que o fluido-do lado da carcaça é ar ou gás, oferecemostubo com aletas de cobre para trocador de caloremC70600eC71500.

Tipo de barbatana	DE do tubo base	Densidade da barbatana	Aplicativo
Aleta Baixa Integral (Tipo L-)	5/8", 3/4", 1"	16 – 40 barbatanas/polegada	Água do mar-resfriadatrocador de calor hvac, condensador do trocador de calor
Aleta alta (extrudada)	3/4", 1"	8 – 11 barbatanas/polegada	Ar-refrigeradotrocador de calor de casco e tuboem plataformas offshore
Superfície aprimorada (tipo-E)	5/8", 3/4"	26 – 52 aletas/polegada	Inundadoevaporador de tubo de cascacom lado da concha de água do mar

Observação:Tubos com aletas emC71500estão disponíveis, mas exigem prazos de entrega mais longos devido à maior resistência da liga.



Acessórios de cobre-níquel e componentes de chapas tubulares

A tubo trocador de calor de cobre e níquelé tão confiável quanto suas conexões. Fornecemos componentes correspondentes para completartrocador de calor de casco e tuboconjunto.

Componente	Opções de materiais	Descrição
Folha de tubo	C70600, C71500, Latão Naval, Bronze de Alumínio	Perfurado para o seupasso do tuboe disposição. Compatível comexpansão do tubo do trocador de calorerolamento de tubo.
U-suportes de curvatura	C70600ou Aço Inoxidável 316L	Evita a vibração do tubo emtrocador de calor de feixe de tubosassembléias.
Ânodos de Sacrifício	Alumínio ou Zinco	Anexado afolha de tubopara prevenircorrosão do tubo do trocador de calor de cobreem serviço severo de água do mar.
Tampas e virolas	C70600	Protege as extremidades dos tubos contra corrosão por erosão em entradas de alta-velocidade.
Placas Defletoras	C70600ou latão naval	Suporta tubos e direciona o fluxo-do lado do cascotrocador de calor de casco e tubo.
Juntas de vedação	EPDM, Viton ou Neoprene	Para vedações de tubo-a{1}}de chapa de tubo em designs de chapa de tubo duplo.

Como dobrar o tubo do trocador de calor de cobre e níquel

As ligas de cobre e níquel requerem mais força para dobrar do queC12200. Use umdobrador de mandrilcom um raio de curvatura mínimo de1,5 x diâmetro externoparaC70600e2,0 x diâmetro externoparaC71500. Por umtrocador de calor de tubo em você, recomendamos a dobra de fábrica em vez da dobra de campo.



Como soldar tubo trocador de calor de cobre e níquel

Paracomo soldar tubo trocador de calor de cobreemC70600ouC71500:

UsarMetal de adição CuNi(ERCuNi para C70600, ERCuNi-2 para C71500)

Soldagem TIG com purga de argônio

O pré-aquecimento não é necessário, mas a temperatura entre passes deve permanecer abaixo de 150 graus (300 graus F)

O tratamento térmico pós{0}}soldagem não é necessário

A brasagem também é possível comBCuP-5enchimento, mas juntas soldadas são mais fortes para alta-pressãotrocador de calor de casco e tuboaplicações.



Rolamento e expansão do tubo do trocador de calor

Tubo C70600eTubo C71500rolar e expandir de forma semelhante a outras ligas de cobre. Use uma calculadora de torque de rolamento específica para cobre-níquel. A maior força deC71500requer aproximadamente20-30% mais torque de rolamentoqueC70600.



Projeto de placa de tubo do trocador de calor

Paratubo trocador de calor de cobre e níquel, ofolha de tubodeveria serlatão naval, bronze de alumínio, oucobre níquelpara evitar corrosão galvânica. Evite chapas de tubos de aço inoxidável ou aço carbono com tubos de cobre e níquel.



Como limpar o tubo do trocador de calor de cobrefeito de cobre níquel requer cuidados para preservar a camada protetora de óxido.



Limpeza química:

Usarácido cítrico inibidoouácido sulfâmicopara remoção de incrustações

Nunca use ácido clorídrico– ataca cobre níquel

Para bioincrustação, usedióxido de clorooucloraçãoem níveis controlados (abaixo de 0,5 ppm residual)



Limpeza mecânica:

Usarescovas de náilonousistemas de limpeza-de balas de borracha

Nunca use escovas de aço ou raspadores de metal – eles removem a película protetora

Paracomo limpar o tubo do trocador de calor de cobrepacotes comtrocador de calor de tubo em vocêgeometria, use escovas de eixo flexíveis especialmente projetadas



Medidas preventivas:

Mantenha a velocidade da água do mar acima1.5 m/spara evitar a sedimentação

Evite velocidade abaixo0.5 m/sque permite a fixação de bioincrustação

Paracorrosão do tubo do trocador de calor de cobremonitoramento, instale cupons de corrosão no sistema



Expectativa de vida útil do tubo trocador de calor de cobreparaC70600em um-serviço de água do mar bem conservado é20 a 30 anos. ParaC71500, esperar30+ anos.



O que é um tubo trocador de calor de cobre e níquel?

A tubo trocador de calor de cobre e níquelé um tubo sem costura feito de ligas de cobre-níquel, normalmenteC70600 (90/10)ouC71500 (70/30). Ele é projetado especificamente paratrocador de calor de casco e tubo, condensador do trocador de calor, eevaporador de tubo de cascaaplicações em água do mar e ambientes corrosivos.



Qual é a diferença entre C70600 e C71500?

C70600contém 90% de cobre e 10% de níquel.C71500contém 70% de cobre e 30% de níquel.C71500tem maior resistência, maior resistência à erosão (até 4,5 m/s vs 3,5 m/s) e mais tempoexpectativa de vida do tubo trocador de calor de cobre, mas menor condutividade térmica e maiorpreço do tubo trocador de calor de cobre.



Por que usar cobre-níquel em vez de aço inoxidável para água do mar?

Notubo trocador de calor de cobre vs aço inoxidávelcomparação com a água do mar, o cobre-níquel oferece:

Melhor resistência à corrosão em frestas

Resistência natural à bioincrustação (faltas de aço inoxidável)

Sem fissuras por corrosão sob tensão de cloreto

Mais fácilrolamento do tubo do trocador de calore expansão



Você tem tubo C70600 à venda em 3/4 de polegada?

Sim.Tubo trocador de calor de cobre 3/4 polegada(19,05 mm) pol.C70600é um dos nossos tamanhos mais populares.Tubo trocador de calor de cobre od 19mmemC70600é abastecido para marinhatrocador de calor hvacevocê condensador de tuboaplicações.



O que causa a corrosão do tubo do trocador de calor de cobre no cobre-níquel?

Corrosão do tubo do trocador de calor de cobreemC70600ouC71500é raro, mas pode ocorrer a partir de:

Corrosão por erosão– velocidade acima de 4,5 m/s (C71500) ou 3,5 m/s (C70600)

Sulfeto de hidrogênio– água do mar poluída

Corrosão galvânica– ligação a metais mais nobres (titânio, grafite)



Você fornece pdf ASTM B111 para tubos de cobre e níquel?

Sim. SolicitarASTM B111 pdfouASME SB111 pdfda nossa equipe. Nós também fornecemosEN 12451eJIS H3300certificação.



Você pode fornecer um trocador de calor de feixe de tubos em C70600 ou C71500?

Sim. Fabricamos completotrocador de calor de tubo em vocêetrocador de calor de feixe de tubosassembléias emTubo C70600eTubo C71500. Envie seufolha de tubodesenho para uma cotação.



SB111 C70600 é igual a ASTM B111 C70600?

Sim.SB111 C70600é a designação do Código de Caldeira ASME.ASTM B111 C70600é a designação ASTM. Os requisitos químicos e mecânicos são idênticos. Paracaldeira do trocador de caloraplicações que exigem carimbo ASME, especifiqueSB111 C70600.



Uma embalagem inadequada destrói até mesmo o melhor tubo trocador de calor de cobre. Como uma fábrica profissional de tubos trocadores de calor de cobre que atende tubos trocadores de calor de cobre nos EUA, Europa, Emirados Árabes Unidos, Arábia Saudita e Índia, seguimos padrões de embalagem de exportação de nível militar-para garantir zero danos durante o frete marítimo ou aéreo.



Nosso processo de embalagem padrão:

Estágio de embalagem	Material/Método	Propósito
Proteção individual do tubo	Papel-antiferrugem VCI + tampas plásticas	Evita umidade, poeira e arranhões nas superfícies internas do trocador de calor com tubo de cobre.
Agrupamento	Tiras de nylon + espaçadores de madeira	Mantém o tubo do trocador de calor de cobre com diâmetro externo de 19 mm, 1 polegada ou 5/8 polegada organizado e livre de vibrações-.
Barreira de umidade	Envoltório de filme PE espesso (encolhível-a quente)	Bloqueia a umidade durante longas viagens marítimas para tubos trocadores de calor de cobre na Alemanha ou na Arábia Saudita.
Embalagem externa	Caixas-de compensado de exportação ou caixas-de madeira com faixas de aço	Suporta empilhamento e manuseio brusco. Cada caixa é etiquetada com o número do pedido, liga (por exemplo, SB111 C70600) e quantidade.
Documentação	Lista de embalagem + Certificado de Teste de Moinho (MTC) anexado fora	Apoio ao desembaraço aduaneiro para armazenistas e parceiros distribuidores de tubos de trocadores de calor de cobre.

Para pedidos de-pacotes:O trocador de calor de tubo em U e o trocador de calor de feixe de tubo em U são colocados em gabaritos de aço dedicados dentro da caixa para evitar distorção do raio de curvatura.



Tipo de equipamento	Especificação/capacidade	Impacto na qualidade
Linha de lingotamento contínuo horizontal	Capacidade de 10 toneladas	Produz tubos de liga de cobre homogêneos para tarugos de trocadores de calor com porosidade zero.
Moinho perfurante de três{0}}rolos	Até 60 mm de diâmetro externo	Controle preciso da espessura da parede para espessuras de parede do tubo do trocador de calor tão baixas quanto 0,5 mm.
Banco de desenho a frio	5 sorteios em sequência	Atinge tolerâncias rigorosas no comprimento do tubo do trocador de calor de cobre e no diâmetro do tubo do trocador de calor.
Linha de endireitamento e corte	Servo CNC-controlado	Corte-sem rebarbas para tubos trocadores de calor de cobre de 3/4 pol. e 1 pol. para comprimentos exatos do projeto.
U-máquina dobradeira	Tipo de mandril CNC	Produz condensador de tubo em U e trocador de calor de feixe de tubo em U sem dobras ou ovalização.
Testador de corrente parasita	END (testes não-destrutivos)	Inspeção 100% do tubo C70600 e do tubo C71500 quanto a furos ou rachaduras de acordo com os padrões ASTM B111 pdf.
Testador hidrostático	Até 200 bares	Valida a expansão do tubo do trocador de calor e a integridade do rolamento do tubo.
Espectrômetro	Emissão óptica (OES)	Confirma a composição química dos graus ASME SB111, EN 12451 e JIS H3300 em cada lote.



Nossas certificações e conformidade:

ASTM B111 pdf e ASME SB111 pdf rastreabilidade completa.

Sistema de gestão de qualidade ISO 9001:2015.

Inspeção de terceiros-aceita: SGS, BV, Lloyds ou TUV.

Relatórios de testes de expectativa de vida útil do tubo do trocador de calor de cobre disponíveis mediante solicitação.

Obtenha orçamento rápido e plano de logística
