Níquel C71500 Cobre, também conhecido como CuNi 70/30, oferece excelente resistência à corrosão, especialmente em ambientes marinhos de água salgada. Entre as propriedades-de cobre-níquel 70/30 mais procuradas está sua capacidade de resistir a condições agressivas da água do mar por períodos prolongados. A principal liga de cobre e níquel forjada 70/30 escolhida para serviços de água do mar contém 30% de níquel, com adições importantes de ferro e manganês que são necessárias para manter uma boa resistência à corrosão.

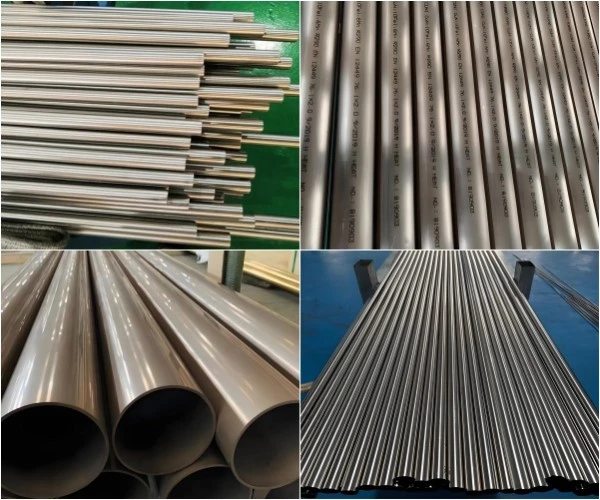

Este material C71500 é amplamente utilizado na forma de tubos de cobre-níquel 70/30, placas de cobre-níquel 70/30, válvulas e componentes de bombas, tornando-o uma escolha preferida em aplicações marítimas, offshore e industriais. Em conformidade com os padrões SB 111 C71500, esta liga é confiável globalmente por sua durabilidade e desempenho.
Formulários de produto cobre níquel 70/30
Tubos soldados:Projetado para oferecer resistência excepcional à corrosão, erosão e bioincrustação da água do mar em ambientes marinhos exigentes. Usado em plataformas offshore, construção naval e sistemas de dessalinização.
Pratos e Folhas:Oferece excelente conformabilidade, soldabilidade e resistência superior à corrosão em água salgada agressiva e ambientes industriais. Ideal para trocadores de calor, cascos de navios e componentes estruturais marítimos.
Tubos:Fabricado com precisão-para resistir à exposição contínua a aplicações de água do mar em alta-temperatura e alta-pressão. Geralmente especificado para sistemas condensadores, tubos evaporadores e conjuntos de trocadores de calor.
Flanges:Fabricado de acordo com os padrões SB 111 C71500, fornecendo uma conexão segura e resistente-à corrosão em sistemas críticos de tubulação marítima e offshore.
Hastes e barras:Oferecem excelente usinabilidade, alta resistência à tração e excelente resistência à corrosão. Usado para ferragens marítimas, eixos de bombas, luvas de hélice e componentes industriais de precisão.
composição química c71500
| Elemento | Mín/Máx. | Nominal |
|---|---|---|
| Cobre (Cu) | Rem | 69.5 |
| Ferro (Fe) | 0.40 – 1.0 | 0.50 |
| Chumbo (Pb) | 0.05 | - |
| Manganês (Mn) | 1.0 | - |
| Níquel (Ni) | 29.0 – 33.0 | 30.0 |
| Zinco (Zn) | 1.0 | - |
Densidade c71500 e propriedades físicas
| Propriedade | Valor |
|---|---|
| densidade c71500 | 0,323 lb/in³ a 68 graus F |
| Ponto de Fusão – Liquidus | 2260 graus F |
| Ponto de Fusão – Sólido | 2140 graus F |
| Gravidade Específica | 8.94 |
| Resistividade Elétrica | 225,0 ohms-cmil/pé a 68 graus F |
| Condutividade Elétrica | 4% IACS a 68 graus F |
| Condutividade Térmica | 17,0 Btu·ft/(hr·ft²· grau F) a 68 graus F |
| Coeficiente de Expansão Térmica | 9,0 × 10⁻⁶ por grau F (68-572 graus F) |
| Capacidade Específica de Calor | 0,09 Btu/lb/grau F a 68 graus F |
| Módulo de elasticidade em tensão | 22.000 ksi |
| Módulo de Rigidez | 8.300 ksi |
| Classificação de usinabilidade | 20% |
propriedades mecânicas c71500 - tubos e tubulações
| Liga | Temperamento | Tração (KSI) MIN | Rendimento (KSI) MIN | Dureza Rockwell (B) |
|---|---|---|---|---|
| C71500 | O60 recozido | 52 | 18 | 51 Máx. |
| C71500 | H80 Desenhado Duro | 70 | 45 | 70 minutos |
Lista de preços de cobre níquel 70/30 (formas de produtos e faixa de tamanhos)
| Formulário de Produto | Padrão/Grau | Faixa de tamanho | Espessura / Parede |
|---|---|---|---|
| Tubo sem costura | ASTM B466/UNS C71500 | 1/2" – 12" | SCH 10 – SCH 80 |
| Tubo soldado | ASTM B467/UNS C71500 | 1/2" – 24" | SCH 10 – SCH 40 |
| Tubo | ASTM B111/UNS C71500 | 6 mm – 101,6 mm de diâmetro externo | 1mm – 5mm |
| Folha / Placa | ASTM B122/UNS C71500 | Largura de até 2500 mm | 1mm – 50mm |
| Barra / Haste Redonda | ASTM B151/UNS C71500 | 5 mm – 250 mm de diâmetro | - |
| Acessórios (cotovelo, T) | ASME B16.22/UNS C71500 | 1/4" – 12" | SCH 10 – SCH 80 |
| Flanges | ASME B16.5/UNS C71500 | 1/2" – 24" | Classe 150 – 2500 |
| Arame | ASTM B206/UNS C71500 | 0,5 mm – 10 mm de diâmetro | - |
Aplicações de Cobre Níquel 70/30
Industrial:
Impulsores de bomba, tubos trocadores de calor, tubos evaporadores, tubos destiladores, placas de condensador, refrigeradores, equipamentos de processo, componentes de condensador, virolas, anéis de suporte de soldagem, mangueira de metal flexível, fio de solda, peças de caldeira, condensadores, luvas de hélice, componentes de trocador de calor
Marinho:
Flanges de água salgada, tubulação de água salgada, corpos de válvulas, serviço de água do mar, conexões, condensadores de água do mar, conexões de tubulação de água salgada, caixas de água – aplicações em água salgada, corpos de bombas e peças internas – água do mar
Perguntas frequentes
Q1: O que é cobre-níquel 70/30?
C71500 Cobre Níquel, também conhecido como Liga de Cobre Níquel 70/30, é composto por 30% de níquel.Esta liga CuNi 70/30 encontra sua maior aplicação em áreas de altas temperaturas e pressões combinadas com alta velocidade e turbulência destrutiva. É um material preferido em ambientes marinhos, offshore e industriais.
Q2: Qual é a usinabilidade do Cobre Níquel 70/30?
A classificação de usinabilidade do C71500 é de 20%.Essa classificação relativamente baixa é típica de ligas de cobre-níquel 70/30 devido à sua tenacidade e características de endurecimento-de trabalho. Parâmetros adequados de ferramentas e usinagem são necessários para uma fabricação precisa.
Q3: Qual é a densidade do C71500?
A densidade do C71500 é 0,323 lb/in³ a 68 graus F (8,94 g/cm³).Para cálculo do peso do tubo: (OD - parede) × parede × 10.68=lb por pé. Esta alta densidade contribui para a resistência à pressão e durabilidade da liga.
Q4: Qual é a diferença entre o tubo O60 recozido e o tubo H80 Hard Drawn C71500?
O60 recozido tem resistência à tração de 52 KSI, rendimento de 18 KSI e dureza máxima de 51 HRB. H80 Hard Drawn tem resistência à tração de 70 KSI, rendimento de 45 KSI e dureza de 70 HRB min.O60 é totalmente recozido – melhor para flexão e expansão de tubos. H80 é trefilado – adequado para trechos de tubos retos que exigem maior resistência.
Q5: Quais formulários de produto estão disponíveis no C71500?
Tubos (sem costura e soldados), tubos, placas, chapas, flanges, barras/hastes redondas, acessórios (cotovelo, T) e arame.As faixas de tamanho variam de acordo com o formato do produto. Contate o fornecedor para dimensões específicas.
Q6: Para que é usado o C71500 em aplicações marítimas?
Flanges para água salgada, tubulações de água salgada, corpos de válvulas, conexões para serviço de água salgada, condensadores de água salgada, conexões para tubulações de água salgada, caixas d'água, corpos de bombas e peças internas para água salgada.A excelente resistência à corrosão da liga em ambientes marítimos a torna ideal para essas aplicações.
Q7: Para que é usado o C71500 em aplicações industriais?
Impulsores de bombas, tubos trocadores de calor, tubos evaporadores, tubos destiladores, placas condensadoras, refrigeradores, equipamentos de processo, peças de caldeiras, condensadores, mangas de hélice e anéis de suporte de soldagem.A durabilidade e a resistência à corrosão da liga a tornam adequada para essas aplicações industriais exigentes.
Q8: Quais padrões ASTM cobrem tubos e tubos C71500?
ASTM B466 cobre tubos sem costura. ASTM B467 cobre tubos soldados. ASTM B111 cobre o tubo. ASTM B122 cobre placas e folhas. ASTM B151 cobre haste e barra. ASME B16.22 cobre acessórios. ASME B16.5 cobre flanges.
Q9: Qual é o ponto de fusão do C71500?
Liquidus é 2.260 graus F, solidus é 2.140 graus F.O módulo de elasticidade em tensão é 22.000 ksi. O módulo de rigidez é 8.300 ksi. Essas propriedades permitem que a liga mantenha a resistência em temperaturas elevadas.
Q10: Qual é a condutividade térmica do C71500?
A condutividade térmica é 17,0 Btu·ft/(hr·ft²· grau F) a 68 graus F.O coeficiente de expansão térmica é 9,0 × 10⁻⁶ por grau F (68-572 graus F). A capacidade de calor específico é de 0,09 Btu/lb/grau F a 68 graus F.
Controle de qualidade para tubo de cobre C71500
Verificação química:Requisitos por composição: Ni 29-33%, Fe 0,40-1,0%, Mn 1,0% no máximo, Pb 0,05% no máximo, Zn 1,0% no máximo, Cu restante.
Testes mecânicos:Tração e dureza testadas por têmpera: O60 Recozido (52 KSI de tração, 18 KSI de rendimento, 51 HRB máx.), H80 Hard Drawn (70 KSI de tração, 45 KSI de rendimento, 70 HRB min).
Inspeção dimensional:DE, espessura da parede, comprimento verificado de acordo com as tolerâncias ASTM B466/B111/B467.
Teste hidrostático:De acordo com a especificação ASTM.
Teste de corrente parasita:Quando especificado, conforme ASTM E243.
Certificação:PT 10204 3.1 Certificado disponível. Inspeção de terceiros disponível.
Rastreabilidade:Relatórios de teste vinculados a números de calor.
Embalagem para tubo de cobre C71500
Agrupamento:Os tubos são formados em feixes com tiras de aço. Separadores de compensado entre camadas evitam arranhões na superfície.
Proteção final:Tampas plásticas em ambas as extremidades.
Marcadores:Liga (C71500 / 70/30), número de calor, diâmetro externo × espessura da parede, comprimento, quantidade, número PO, peso líquido, peso bruto.
Equipamento de fábrica para tubo de cobre C71500
| Equipamento | Propósito |
|---|---|
| Forno de fusão por indução | Controle preciso de Ni 29-33%, Fe 0,40-1,0% |
| Rodízio contínuo | Produz tarugos para extrusão de tubos |
| Prensa de extrusão | Forma casca de tubo oco |
| Moinho de peregrinação a frio | Reduz o diâmetro externo e a espessura da parede |
| Desenhar banco | Dimensionamento final, alisamento |
| Forno de recozimento | Produz têmpera recozida O60 |
| Forno de alívio de estresse | Produz têmpera H80 Hard Drawn |
| Moinho de tubos ERW | Para produção de tubos soldados |
| Testador de corrente parasita | Testes não-destrutivos |
| Testador hidrostático | Teste de vazamento |
| Laboratório metalúrgico | Composição e verificação mecânica |
Carregar desenho para orçamento personalizado
